一、定義
達克羅是DACROMET譯音和縮寫，簡稱達克羅、達克銹、迪克龍。國內命名為鋅鉻涂層，是一種以鋅粉、鋁粉、鉻酸和去離子水為主要成分的新型的防腐涂料。

二、達克羅的歷史
達克羅最早誕生于二十世紀五十年代末。在北美、北歐寒冷的冬天，道路上厚實的冰層嚴重阻礙機動車的行駛，人們用鹽撒在地上的方法來降低凝固點的溫度以緩解道路暢通問題，但是緊接而來的氯化鈉中的氯離子侵蝕了鋼鐵基體，交通工具嚴重受損、嚴峻的課題出現了。美國科學家邁克·馬丁研制了以金屬鋅片為主同時加入鋁片、鉻酸、去離子水做溶劑的高分散水溶性涂料，涂料沾在金屬基體上，經過全閉路循環(huán)涂覆烘烤，形成薄薄的涂層，達克羅涂層成功地抵抗氯離子的侵蝕，防腐技術進入了新的臺階，革新了傳統(tǒng)工藝防腐壽命短的缺陷。
因此，達克羅技術被美國軍方采納，成為一項防腐軍事技術（美軍標MTL-C-87115），到了二十世紀七十年代日本的NDS公司從美國MCI公司引入達克羅技術，并且買斷了在亞太地區(qū)的使用權，并控股美國MCI公司。島國日本每年鋼鐵件腐蝕噸位大，因此其尤為注重防腐技術。達克羅技術又通過日本的改良后，在日本迅速發(fā)展了100余家涂覆廠以及70余家制藥單位，一些發(fā)達國家也紛紛引進達克羅技術。中國在1994年正式從日本引進達克羅技術，最初僅用于國防工業(yè)和國產化的汽車零部件，后又發(fā)展到電力、建筑、海洋工程、家用電器、小五金及標準件、鐵路、橋梁、隧道、公路護欄、石油化工、生物工程、醫(yī)療器械粉末冶金等多種行業(yè)。

三、達克羅的優(yōu)缺點
優(yōu)點
達克羅是一種新型的表面處理技術，與傳統(tǒng)的電鍍工藝相比，達克羅是一種“綠色電鍍”。其優(yōu)勢有以下幾點：
1.超強的耐蝕性能：達克羅膜層的厚度僅為4-8μm，但其防銹效果卻是傳統(tǒng)電鍍鋅、熱鍍鋅或涂料涂覆法的7-10倍以上。采用達克羅工藝處理的標準件、管接件經耐鹽霧試驗1200h以上未出現紅銹。
2.無氫脆性：達克羅的處理工藝決定了達克羅沒有氫脆現象，所以達克羅非常適合受力件的涂覆。
3.高耐熱性：達克羅可以耐高溫腐蝕，耐熱溫度可達300℃以上。而傳統(tǒng)的鍍鋅工藝，溫度達到100℃時就已經起皮報廢了。
4.結合力及再涂性能好：達克羅涂層與金屬基體有良好的結合力，而且與其他附加涂層有強烈的粘著性，處理后的零件易于噴涂著色，與有機涂層的結合力甚至超過了磷化膜。
5.良好的滲透性：由于靜電屏蔽效應，工件的深孔、狹縫，管件的內壁等部位難以電鍍上鋅，因此工件的上述部位無法采用電鍍的方法進行保護。達克羅則可以進入工件的這些部位形成達克羅涂層。
6.無污染和公害：達克羅在生產加工及工件涂覆的整個過程中，不會產生對環(huán)境有污染的廢水廢氣，不用三廢治理，降低了處理成本。

缺點
達克羅雖然有許多優(yōu)點，但它也有一些不足之處，主要體現為：
1.達克羅中含有對環(huán)境和人體有害的鉻離子，尤其是六價鉻離子具有致癌作用。
2.達克羅的燒結溫度較高、時間較長，能耗大。
3.達克羅的表面硬度不高、耐磨性不好，而且達克羅涂層的制品不適合與銅、鎂、鎳和不銹鋼的零部件接觸與連接，因為它們會產生接觸性腐蝕，影響制品表面質量及防腐性能。
4.達克羅涂層的表面顏色單一，只有銀白色和銀灰色，不適合汽車發(fā)展個性化的需要。不過，可以通過后處理或復合涂層獲得不同的顏色，以提高載重汽車零部件的裝飾性和匹配性。
5.達克羅涂層的導電性能不是太好，因此不宜用于導電連接的零件，如電器的接地螺栓等。

四、達克羅涂液的成分
達克羅涂液種類繁多，但涂液的基本組成可歸納如下：
1.金屬物：由鋅、鋁等物質組成，主要為超細鱗片狀鋅、超細鱗片狀鋁。
2.溶劑：為惰性有機溶劑，如乙二醇等。
3.無機酸組分：如鉻酸等。
4.特殊有機物：為涂液的增粘分散組份，主要成份為纖維素類白色粉末。

五、達克羅的防腐機理
達克羅膜層對于鋼鐵基體的保護作用可歸納為以下幾點：
1.壁壘效應：由于片狀鋅、鋁層狀重疊，阻礙了水、氧等腐蝕介質到達基體的進程，能起一種隔離的屏蔽作用。
2.鈍化作用：在達克羅的處理過程中，鉻酸與鋅、鋁粉和基體金屬發(fā)生化學反應，生成致密的鈍化膜，這種鈍化膜具有很好的耐腐蝕性能。
3.陰極保護作用：鋅鋁鉻涂層最主要的保護作用與鍍鋅層一樣，是對基體進行陰極保護。

六、達克羅的工藝流程
有機溶劑除油——機械拋丸——噴涂——烘烤——二次噴涂——烘烤——干燥

七、達克羅的注意事項
1.達克羅遇光照會迅速老化，所以達克羅的涂覆過程應該在室內進行。
2.達克羅烘烤溫度過低、過高都會使達克羅喪失防腐能力，達克羅應該在合適的溫度范圍內烘烤。
3.達克羅的使用周期很短，所以應該盡快用完。
4.達克羅的耐磨性能較差，所以應頂涂達克羅，然后再涂以耐磨性的其他涂料。

八、達克羅技術在載重汽車工業(yè)中的應用

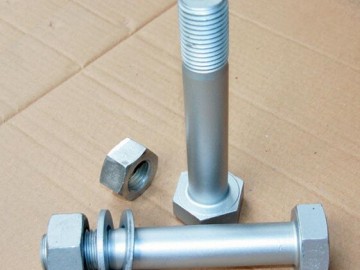

1、載重汽車上各種高強度底盤中小支架、連接件、外露件及緊固件的防腐，如各種異型鋼支架、螺栓（含騎馬螺栓、車輪螺栓等）、螺母等。國外已明確建議汽車上≥10.9級的緊固件要使用達克羅涂層防腐，因為達克羅涂覆不僅有高的耐腐蝕性，而且能夠保證無氫脆。高強度鋼在酸洗和電鍍等過程中有產生氫脆的危險性，雖然可以通過熱處理去氫，但是很難徹底清除。達克羅涂覆過程不需要酸洗和活化，也沒有導致析氫的電化學反應發(fā)生，避免了氫脆現象的出現。
2、發(fā)動機周圍等高熱環(huán)境金屬制件的防腐，如隔熱板、排氣管、散熱器、發(fā)動機缸蓋等零部件。傳統(tǒng)鍍鋅層表面鈍化膜在70℃左右就會被破壞，抗腐蝕能力急劇下降，而達克羅涂層的固化溫度為300℃左右，涂層中的鉻酸鹽聚合物不含結晶水，涂層在高溫下不易被破壞，表現出優(yōu)良的防腐性能。用達克羅工藝處理的零部件在250℃長期使用，其外觀幾乎不變，抗腐蝕能力很強。
3、載重汽車上各種彈性零件的防腐，如環(huán)箍、半圓卡箍、各種彈簧、板簧等。這些零件的強度和硬度要求較高，電鍍處理會產生氫脆，如去氫不徹底，長時間承受動載荷容易發(fā)生撕裂或腐蝕疲勞，會給汽車行駛帶來安全隱患，尤其是對于載重汽車，其作業(yè)環(huán)境比較惡劣，所以對這些件的表面處理要求也相應較高，而達克羅涂層具有高的耐腐蝕性，高的耐候性，非常適合這類汽車零部件的表面處理。
4、載重汽車上各種形狀復雜的管類、腔類零部件的防腐，如發(fā)動機的排氣管、消聲器等。如果這類零件采用電鍍處理，由于此類零件形狀復雜和電鍍工藝的局限性，形成的鍍層不均勻，甚至可能會發(fā)生漏鍍，會使制件抗腐蝕能力急劇下降，直接影響汽車零件的性能和使用壽命。而達克羅工藝采用浸漬等方式，不存在電鍍過程中均涂能力和深度能力不好的問題，而且達克羅處理液具有優(yōu)良的的滲透能力，在緊密接觸的縫隙中也能形成良好的防護膜，特別適用于管類及型腔復雜的汽車零件的防腐，有些組裝件在裝配好以后也適宜進行達克羅處理。此外，達克羅涂層也不受各種油類、防凍液、清洗劑等化學制品的侵蝕，耐化學性、耐候性也都很好，所以達克羅十分適合載重汽車底盤及汽車外用零部件的防腐
